公司生產的ZF□-550 GIS及罐式斷路器，額定電流6300A，額定短路開斷電流63kA，額定短路關合電流171kA，產品在開斷性能、絕緣裕度、氣密性、機械壽命等多方面進行了技術創新。斷路器采用新型雙斷口自能壓氣滅弧技術，通過對滅弧室不同開斷條件下燃弧過程的電-熱-流多物理場耦合仿真計算，創新設計了滅弧室的噴口形狀及壓氣缸等關鍵部分，提高了滅弧室開斷能力。開斷性能優異，滿容量開斷可達24次，優于國內相關標準要求。產品機械壽命達10000次，隔離開關母線轉換電流達到國內最高水平4000A，感應電流開合能力達到最高標準的C類參數要求，多項性能指標高于IEC和GB標準要求，處于國內和國際較高水平。
產品結構及工作原理
ZF□-550 /Y6300-63型GIS是三相交流高壓輸變電設備，該設備主要包括斷路器、隔離開關、接地開關、母線、電流互感器、出線套管、電壓互感器、氧化鋅避雷器、伸縮節、支架及匯控柜等主要元件?？砂从脩粜枰山M合單母線、雙母線、一倍半接線等多種接線方式，用于輸變電系統分合空載、負載及故障電流、轉換負荷、隔離線路、接地保護和測量電量等。產品采用三相分箱結構。所有帶電部分都被包圍在金屬外殼里內，并充以高壓SF6氣體作為對接地外殼的絕緣。環氧樹脂澆注盆式絕緣子用于支持帶電導體，并用作與相鄰氣室的隔離。
產品總裝結構依據具體工程項目進行布置，詳見圖1所示，

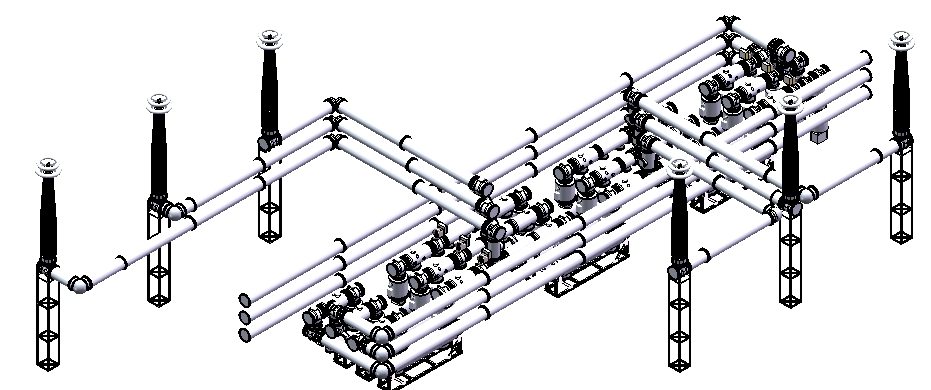

圖1 ZF□-550 產品工程項目結構圖
